Геометрия рамп: с чего всё начинается

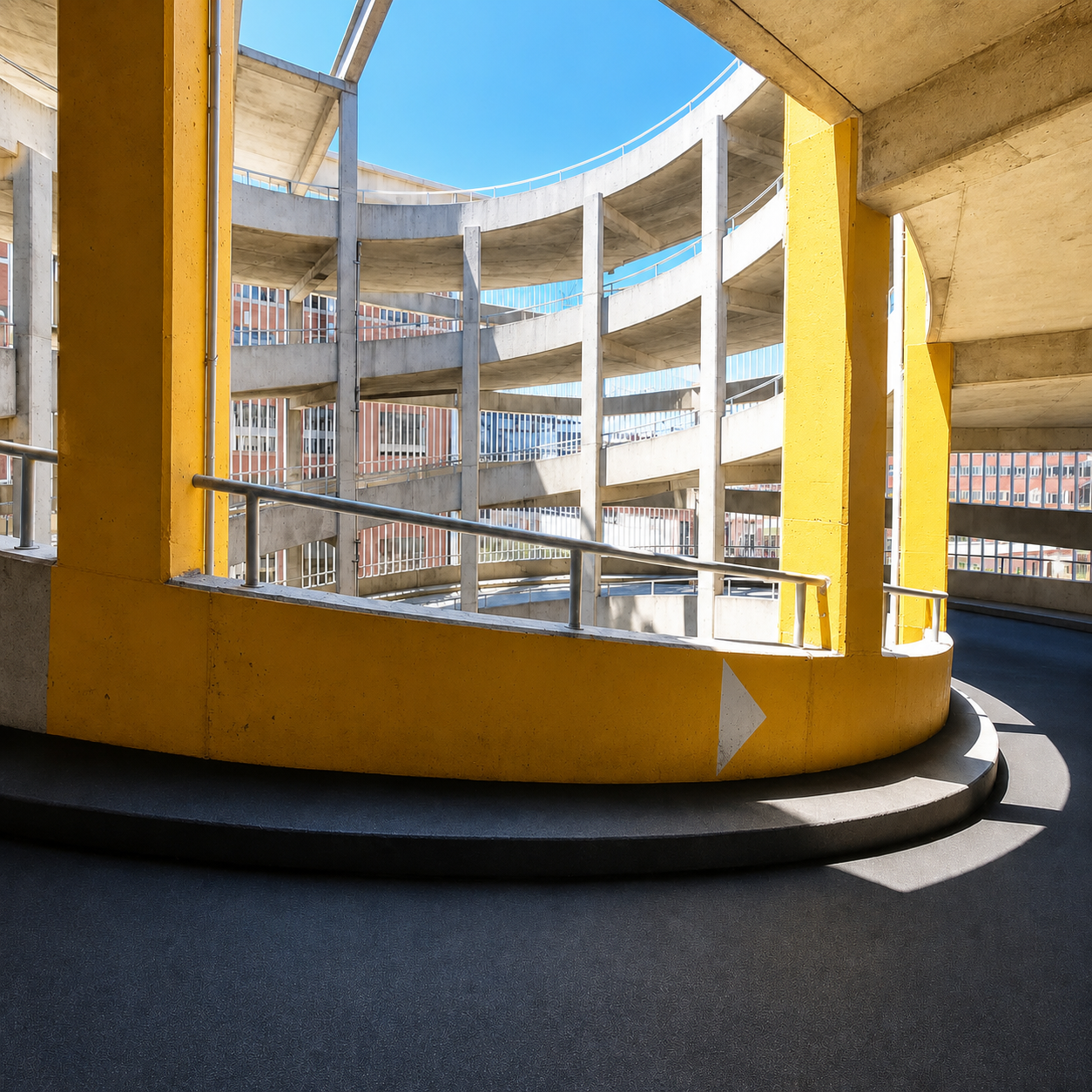

Согласно действующим нормативам (СП 113.13330.2023), продольный уклон криволинейных спиральных рамп на открытых многоярусных паркингах (как на фото выше) не должен превышать 13–14% (что в градусах соответствует примерно 7,4° – 8°). Это предельный угол, при котором автомобили с обычным дорожным просветом могут безопасно маневрировать на поворотах.
Железобетонное требование СНиП: коэффициент 0,4
Но поднять автомобиль на такой угол — это полдела. Главная задача — не дать ему скатиться или уйти в занос в дождь и гололед. Именно поэтому в том же СП прописано жесткое требование к покрытию: коэффициент продольного сцепления на рампе должен составлять не менее 0,4 в сухом состоянии и не менее 0,3 во влажном.
Как измеряют этот коэффициент?
Это не визуальная оценка. Сцепление замеряют строго по ГОСТ Р 50597 с помощью портативного маятникового копра (например, прибора ППК-М). Методика простая: на поверхность ставят прибор, специальный резиновый ползунок (имитирующий шину) сбрасывается с заданной высоты, проходит по покрытию, и маятник фиксирует потерю энергии. Чем выше сопротивление резины, тем выше коэффициент. Если тест показывает ниже 0,4 в сухую погоду — покрытие не принимается в эксплуатацию, так как оно небезопасно.
Массовое решение: топпинг + насечки
Как на практике строители добиваются этого коэффициента? В 90% случаев выбор падает на классическую «бюджетную» схему: заливка обычного бетона, втирание в поверхность упрочняющего топпинга (кварцевого или корундового) и нарезка частой сетки борозд глубиной 3–5 мм. Казалось бы, идеально: топпинг защищает от истирания, а насечки отводят воду и за счет острых кромок дают те самые заветные 0,4 при испытании маятниковым копром.
Но именно здесь кроется фатальная ошибка.
Минусы топпинга и насечек в реальной эксплуатации
Инженеры, обслуживающие такие паркинги, знают: протокол испытаний они сдают, но уже через 2–3 года покрытие превращается в проблему. Почему?
Единственная альтернатива: литой асфальт
Есть материал, который полностью исключает эти проблемы — литой асфальтобетон. Это не обычный дорожный асфальт. Его особенность в высоком содержании битума и отсутствии пор. Литой асфальт абсолютно герметичен — вода просто не проникает в толщу покрытия, а значит, зимой реагенты не добираются до основания. Он работает как монолитная плита, которая не трескается и не выкрашивается на поворотах.
Но как на нем обеспечить коэффициент 0,4, если насечки делать нельзя?
Технология принципиально иная. Инженеры не режут канавки, а создают макрошероховатость методом втапливания минеральных наполнителей. Прямо в горячую смесь (температура укладки около 220°C) присыпают чернёный щебень (фракционный щебень, предварительно обработанный битумом) и вдавливают его катками.
В итоге зерна щебня выступают над поверхностью, образуя идеальный «гребенчатый» рельеф. Вода уходит в промежутки между зернами, а колеса цепляются за твердую породу. При этом коэффициент сцепления стабильно держится на уровне 0,6–0,7 на протяжении всего срока службы, так как шины стирают не хрупкие кромки насечек, а крепкие каменные зерна. По мере износа верхних зерен, обнажаются нижние — шероховатость самовосстанавливается.
Итог: единственное долговечное решение
На открытых спиральных рамповых паркингах литой асфальт с втопленным черненым щебнем — это технологически единственный материал, который выдерживает 10–15 лет без капремонта. Да, на этапе укладки он дороже бетона с топпингом. Но эта разница окупается уже на третий год эксплуатации, потому что управляющей компании не нужно бесконечно тратить бюджеты на заделку сколов, восстановление насечек и борьбу с крошащимся бетоном. Это не роскошь, а вынужденная и единственная экономически грамотная мера для объектов с такой нагрузкой.
Согласно действующим нормативам (СП 113.13330.2023), продольный уклон криволинейных спиральных рамп на открытых многоярусных паркингах (как на фото выше) не должен превышать 13–14% (что в градусах соответствует примерно 7,4° – 8°). Это предельный угол, при котором автомобили с обычным дорожным просветом могут безопасно маневрировать на поворотах.
Железобетонное требование СНиП: коэффициент 0,4
Но поднять автомобиль на такой угол — это полдела. Главная задача — не дать ему скатиться или уйти в занос в дождь и гололед. Именно поэтому в том же СП прописано жесткое требование к покрытию: коэффициент продольного сцепления на рампе должен составлять не менее 0,4 в сухом состоянии и не менее 0,3 во влажном.
Как измеряют этот коэффициент?
Это не визуальная оценка. Сцепление замеряют строго по ГОСТ Р 50597 с помощью портативного маятникового копра (например, прибора ППК-М). Методика простая: на поверхность ставят прибор, специальный резиновый ползунок (имитирующий шину) сбрасывается с заданной высоты, проходит по покрытию, и маятник фиксирует потерю энергии. Чем выше сопротивление резины, тем выше коэффициент. Если тест показывает ниже 0,4 в сухую погоду — покрытие не принимается в эксплуатацию, так как оно небезопасно.
Массовое решение: топпинг + насечки
Как на практике строители добиваются этого коэффициента? В 90% случаев выбор падает на классическую «бюджетную» схему: заливка обычного бетона, втирание в поверхность упрочняющего топпинга (кварцевого или корундового) и нарезка частой сетки борозд глубиной 3–5 мм. Казалось бы, идеально: топпинг защищает от истирания, а насечки отводят воду и за счет острых кромок дают те самые заветные 0,4 при испытании маятниковым копром.
Но именно здесь кроется фатальная ошибка.
Минусы топпинга и насечек в реальной эксплуатации
Инженеры, обслуживающие такие паркинги, знают: протокол испытаний они сдают, но уже через 2–3 года покрытие превращается в проблему. Почему?
- Трещина в «бутерброде». Насечка прорезает твердый топпинг до обычного бетонного тела. Края канавок становятся зонами концентрации напряжений.
- Соль и мороз — убийцы кромок. Открытые рампы зимой заливаются песко-соляной смесью. Вода скапливается в насечках, замерзает, расширяется и выкалывает острые кромки. Борозды становятся тупыми, коэффициент сцепления начинает стремительно падать.
- Истирание боковыми нагрузками. На спирали колеса трутся о покрытие с боковым усилием. Каждый поворот машины «подрезает» края насечек. За 5–7 лет в местах наиболее интенсивного проезда (внутренний радиус) насечки полностью стираются в «лысину», и покрытие становится гладким, как каток.
- Коррозия арматуры. Вода, проникая в выкрошенные сколы, добирается до арматуры. Ржавчина расширяется и откалывает верхний слой бетона вместе с топпингом картами. Ремонт выходит дороже, чем строительство.
Единственная альтернатива: литой асфальт
Есть материал, который полностью исключает эти проблемы — литой асфальтобетон. Это не обычный дорожный асфальт. Его особенность в высоком содержании битума и отсутствии пор. Литой асфальт абсолютно герметичен — вода просто не проникает в толщу покрытия, а значит, зимой реагенты не добираются до основания. Он работает как монолитная плита, которая не трескается и не выкрашивается на поворотах.
Но как на нем обеспечить коэффициент 0,4, если насечки делать нельзя?
Технология принципиально иная. Инженеры не режут канавки, а создают макрошероховатость методом втапливания минеральных наполнителей. Прямо в горячую смесь (температура укладки около 220°C) присыпают чернёный щебень (фракционный щебень, предварительно обработанный битумом) и вдавливают его катками.
В итоге зерна щебня выступают над поверхностью, образуя идеальный «гребенчатый» рельеф. Вода уходит в промежутки между зернами, а колеса цепляются за твердую породу. При этом коэффициент сцепления стабильно держится на уровне 0,6–0,7 на протяжении всего срока службы, так как шины стирают не хрупкие кромки насечек, а крепкие каменные зерна. По мере износа верхних зерен, обнажаются нижние — шероховатость самовосстанавливается.
Итог: единственное долговечное решение
На открытых спиральных рамповых паркингах литой асфальт с втопленным черненым щебнем — это технологически единственный материал, который выдерживает 10–15 лет без капремонта. Да, на этапе укладки он дороже бетона с топпингом. Но эта разница окупается уже на третий год эксплуатации, потому что управляющей компании не нужно бесконечно тратить бюджеты на заделку сколов, восстановление насечек и борьбу с крошащимся бетоном. Это не роскошь, а вынужденная и единственная экономически грамотная мера для объектов с такой нагрузкой.
